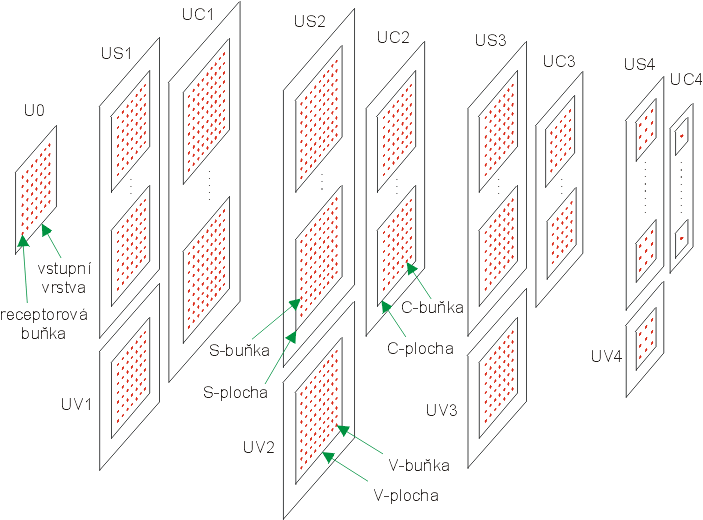

| Obr. 7.1 - Struktura sítě - Buňky |
Nyní přecházíme k základnímu stavebnímu kamenu neuronové sítě Neocognitron, kterým je buňka. Tato síť je tvořena velkým množstvím hustě propojených buněk několika různých typů, které jsou uspořádány do ploch, vrstev a úrovní. Všechny buňky, bez ohledu na typ, zpracovávají a generují spojité hodnoty.
Z obrázku 7.1 je patrné, že každá S-plocha, V-plocha, C-plocha i vstupní vrstva je tvořena maticí elementárních buněk určitého typu.
Velikost matic buněk je pro všechny plochy v jedné vrstvě stejná a klesá se zvyšující se úrovní sítě. Každá C-plocha v nejvyšší úrovni sítě je tvořena již pouze jedinou buňkou. Její výstupní hodnota přímo udává míru, s jakou předložený vzor patří do kategorie reprezentované touto buňkou. Pro velikost matice buněk V-plochy platí, že je vždy stejná jako velikost matice buněk v S-plochách ve stejné úrovni sítě.
|
| Obr. 7.1 - Struktura sítě - Buňky |
Z obrázku 7.1 je zřejmé, že neuronová síť Neocognitron obsahuje buňky čtyř různých typů - receptorové buňky, S-buňky, V-buňky a C-buňky.
Na následujících stranách si podrobněji vysvětlíme funkci V-buňky, S-buňky a C-buňky.
