Struktura neuronové sítě Neocognitron vychází z hierarchie detekovaných příznaků. Pro každou úroveň hierarchie příznaků je vytvořena jedna odpovídající úroveň sítě Neocognitron. Síť však obsahuje navíc jednu úroveň, označenou jako úroveň 0, která není na rozdíl od úrovní vyšších určena pro detekci příznaků.

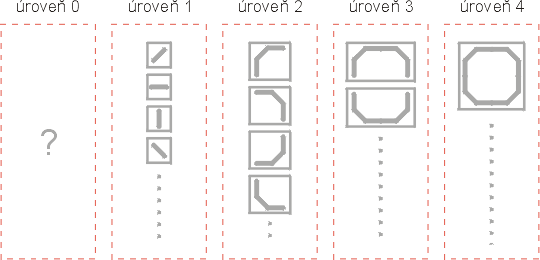

Jednotlivé úrovně sítě Neocognitron a část jimi detekovaných příznaků odpovídajících hierarchii z obrázku 3.1 jsou zobrazeny na obrázku 4.1.
|
| Obr. 4.1 - Struktura sítě - Úrovně |
Celkový počet úrovní neuronové sítě Neocognitron zavisí na složitosti rozpoznávaných vzorů. Čím jsou rozpoznávané vzory složitější, tím větší je počet úrovní hierarchie detekovaných příznaků a tím větší je i počet úrovní sítě.
