REALISATION   du BOITIER  de SUPERTEF

                                                                                                                        1.

                                                                                                                        2
.

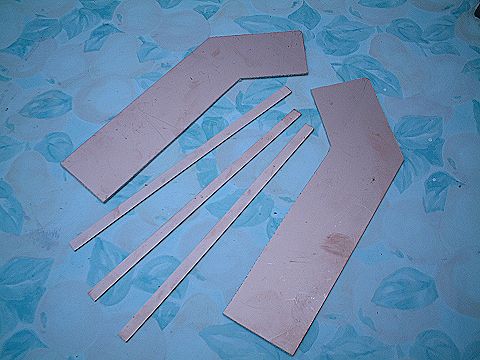

    Découpe des flancs droit et gauche
    dans de l'époxy simple face ordinaire
     Prévoir des dimensions un peu
     supérieures  à ce qui est nécessaire.
     Découpe également de réglettes
     d'époxy de 8 mm de largeur.
      Il les faut bien droites.
      De préférence faire la découpe
      avec une bonne scie circulaire à
      disque à tronçonner.





                                                                                                                             3.

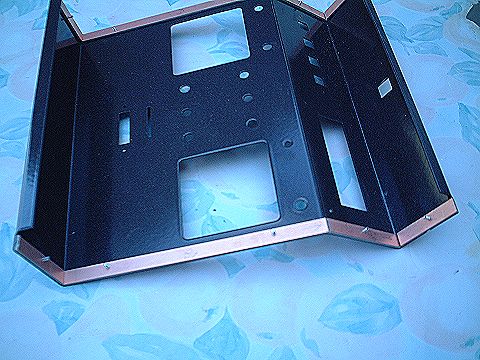

    Préparation des réglettes.
    Les couper à la bonne longueur
    des différents replis de la partie
    avant du boîtier.
    Pointer les trous pour que les réglettes
    affleurent très exactement les bords
    du coffret.

     Percer à 15/10. Tarauder à 2 mm.
     Fixer par petites vis de 2 mm
     ( Référence RS :   560-704  )







                                                                                                                           4
.

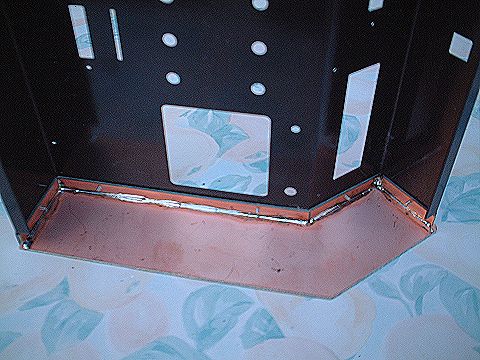

      Poser la partie avant équipée de
      ses  réglettes sur le flanc d'époxy.
      L'appuyer fortement.
      Avec un fer bien chaud et de taille
      suffisante,  assurer la jonction
      réglettes-flanc, par une bonne
      soudure.
       Consolider en soudant les raccords
       entre éléments de réglette.
       Faire le même travail pour les deux
       flancs.
       Reprendre les opérations 3 puis 4
       pour le fond de boîtier.
       Pour l'opération 4, pratiquer la
       jonction en passant le fer à souder
       par les ouvertures des manches.
       On pourra ensuite fignoler en
       désassemblant  les deux parties.


                                                                                                                                   5.

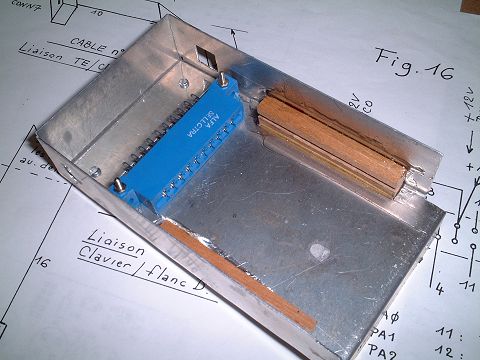

       Le boîtier HF peut être réalisé en
       alu mince de 8/10
       Une plaque de fer-blanc ( boîte à
       biscuits )  est fixée sur le fond, côté
       antenne, par deux boulons de 2 mm
       Les deux glissières en hêtre sont
       collées à l'araldite.
       Le connecteur HF fixé par deux
       boulons de 2 mm  par deux trous
       repercés dans le connecteur.
       Deux replis de 10 mm sont prévus
       en bout de boîtier pour sa fixation
       sur le flanc.






                                                                                                                              6.

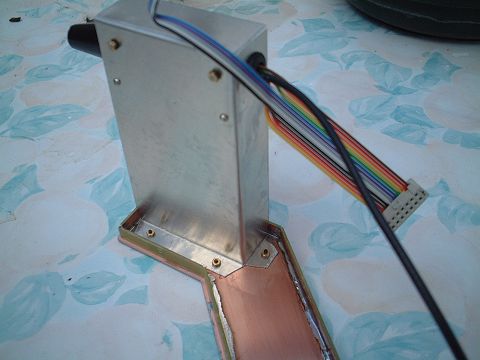

      Le boîtier HF est maintenant fixé
      sur le flanc gauche terminé, à l'aide
      des replis évoqués ci-dessus,  par
      vis de 2 mm à têtes fraisées.
      Bien entendu, avant cette fixation,
      ne pas négliger de faire la découpe
      du  flanc  pour pratiquer une porte
     de pose et dépose de la platine HF
     Sur cette photo, on distingue le
     câble plat de liaison entre le codeur
     et le connecteur HF.
     Avec dérivation  vers le clavier.







                                                                                                                                 7.

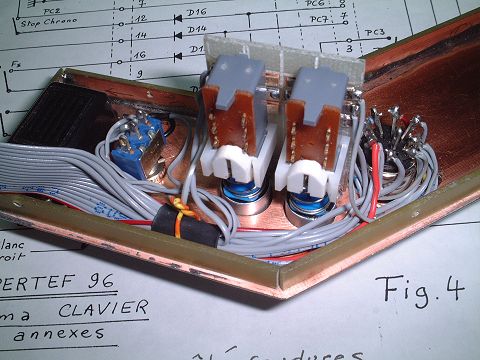

        Flanc droit.
        Il supporte le buzzer, en haut,
        le commutateur Fn/Fs,  les deux
        poussoirs Confbis et Confter,
        le connecteur DIN des extensions.
        Observer la manière d'arrimer le
        câble plat et l'organisation compacte
        des liaisons.
        Nous avons utilisé deux poussoirs
        ( ED  Réf COE199 )  bon marché,
        qui sont soudés sur une plaquette
        imprimée, elle-même soudée sur le
        cuivre du flanc.






8.  Utilisation d'éléments NiMh dans le SUPERTEF.
             Les nouveaux éléments NiMh que l'on trouve très facilement depuis quelque temps, sont intéressants pour
             notre émetteur : Capacité de 1700 à 2000 mAh, sous le format R6, donc réduction d'encombrement et de poids,
             pour un coût réduit.
             Nous vous proposons ci-dessous une méthode d'installation dans notre Tx :

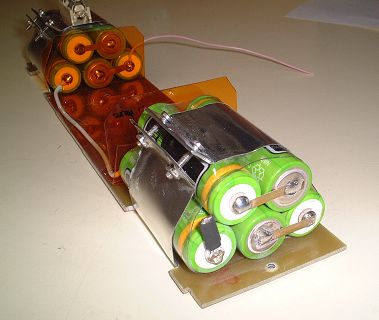

      Les éléments sont montés par packs de 5.
      Ils sont installés sur une plaque d'époxy couvrant
      tout le fond du boîtier.
      Fixation assurée par boulons des flancs déjà existants.
      Une plaque de plastique mince, pliée en forme de U
      sépare les 2 packs et évite tout contact intempestif
      avec le codeur qui s'intercale entre les deux.
      Les packs sont fixés par brides de 20 mm de large,
      prises dans de la tôle étamée très mince de boîte à
      biscuits.
      Le porte fusible est fixée, à droite, sur cette bride.
      Noter le fil rose qui prélève le + 3.6 V  assurant
      l'alimentation de la RAM pour mémorisation des
      temps chrono.

              Vue du même bloc , côté gauche.
               Le liaisons entre éléments sont faites avec
               de petites bandes de laiton mince.
               Les départs + et -   sur cosses Faston
               Nous avons ajouté un boulon central de
               fixation sur le fond de boîtier, non visible
               sur les photos.
