Le circuit imprim�



Le montage �lectronique actuel se r�alise toujours sur un "circuit imprim�" c'est-�-dire un support isolant sur lequel des pistes de cuivre r�alisent la quasi totalit� des connexions entre les composants qu'il supporte.

Le mat�riau utilis� est presque toujours du "verre �poxy" c'est-�-dire un isolant � base de fibres de verre compress�es et impr�gn�es de r�sine �poxy. Une pellicule de cuivre tr�s fine (< 100 �m) est fortement coll�e sur le support.

Le traitement consiste � supprimer le cuivre l� o� il n'y a pas de liaison � assurer et � le laisser au contraire l� o� on doit relier les composants. Le cuivre est supprim� par attaque chimique, g�n�ralement au perchlorure de fer. Toute la difficult� r�side dans le fait qu'il faut prot�ger le cuivre l� o� il doit rester. On peut utiliser des encres r�sistantes mais il faut alors tracer le dessin des pistes � la main, ce qui n'est pas � la port�e de tout le monde.

C'est pourquoi nous pr�conisons ci-dessous une m�thode, peut-�tre un peu plus on�reuse, mais beaucoup plus s�re et qui permet d'obtenir des r�sultats presque parfaits: C'est le trac� avec symboles � report direct.

Deux maisons sont sp�cialis�es dans la fabrication de ces symboles. C'est ALFAC et MECANORMA. On pr�f�rera les symboles de cette derni�re car �tudi�s sp�cialement pour l'attaque directe au perchlorure et par cons�quent plus r�sistants.

Voici le d�tail de la m�thode:

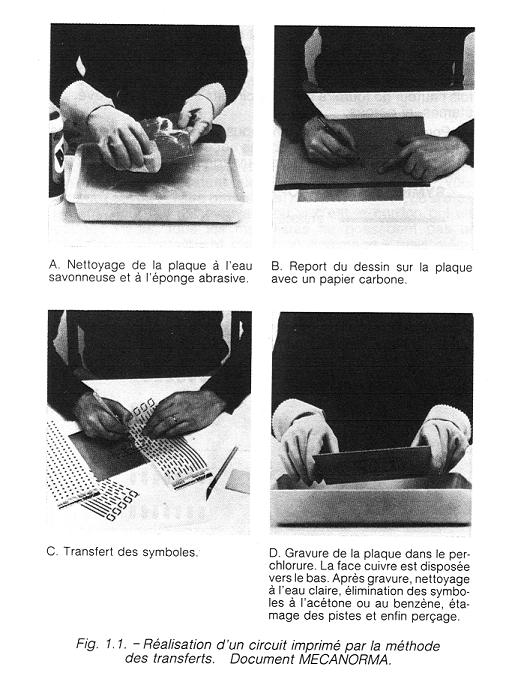

           (Voir
figure 1.1)

- D�couper la plaquette d'�poxy � des dimensions l�g�rement sup�rieures � ce qui est n�cessaire.

- Nettoyer cette plaquette avec une �ponge abrasive fine et d�tergent de mani�re � avoir une surface propre et bien d�graiss�e. Attention aux traces de doigts ult�rieures.

- En pla�ant la plaquette, immobilis�e avec du Scotch, sous le dessin � reproduire, pointer tous les trous .

- Passer ensuite � l'op�ration transfert des symboles. Chacun �tant report� � l'aide d'une spatule de mati�re plastique. A la fin lisser le tout � travers le papier protecteur des symboles pour une parfaite adh�rence. V�rifier � la loupe pour d�pister les ruptures et corriger les d�fauts.

- Passer � l'attaque au perchlorure. Ce dernier �ventuellement port� � 30 ou 40pour une action plus rapide. Placer en principe, le cuivre vers le bas, la plaquette flottant � la surface. L'id�al est l'utilisation d'une cuve verticale � bulles d'air, produites � l'aide d'une pompe d'aquarium. Une telle cuve se fabrique en plexiglass coll� � l 'araldite.

N.B. Attention, le perchlorure est un "sale" produit faisant des taches partout.
Si vous voulez �viter la guerre dans votre famille, prenez les plus grandes pr�cautions

- La gravure �tant achev�e, nettoyer la plaquette � l'eau claire, puis enlever les symboles � l'alcool ou � l'ac�tone. Faire � nouveau un nettoyage � l'�ponge abrasive (attention, la couche de cuivre est mince!).
- L'op�ration suivante est l'�tamage. On peut tout simplement �tamer � la soudure ordinaire. Nous �talons au pr�alable une tr�s fine couche de p�te � souder pour une meilleure prise de la soudure. Le grand art consiste � ne mettre qu'une couche tr�s fine et r�guli�re d'�tain. On ne r�ussit pas toujours au premier essai. Attention, il faut un fer bien chaud. Ne pas cuire le circuit tout de m�me: Les passages du fer devant �tre rapides. L'�tamage fait, nettoyer vigoureusement � l'ac�tone d'abord et � l'eau savonneuse ensuite. Bien s�cher.
- Pratiquer � la mise aux dimensions exactes de la plaquette et au per�age de tous les trous.

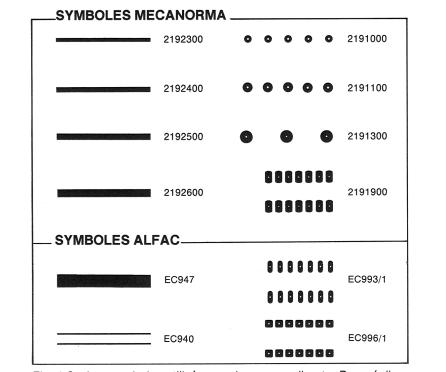

Pour terminer ce chapitre nous donnons ci-dessous les r�f�rences exactes de quelques symboles n�cessaires .
