Le RX17-2 et le RX18.
Ci-dessous le RX17-2 terminé
Les lecteurs de cette revue se souviennent peut-être avoir vu passer dans les colonnes du n° 637 ( 01/93 ) la description de deux récepteurs : Le RX17 et le RX14. Nous avons, depuis cette date, repris l'étude de ces montages et nous avons le plaisir de vous en présenter des versions améliorées : Le RX17-2 et le RX18.
Ces récepteurs présentent maintenant des caractéristiques telles qu'il nous paraît difficile de faire mieux ... dans les dimensions qui nous sont imposées par nos systèmes embarqués.
Passons en revue les caractéristiques ess entielles de ces deux récepteurs : ( non sans signaler que la relecture de l'article du n° 637 est très utile pour bien comprendre les lignes qui suivent )
a) Ils sont du type double changement de fréquence. Cela garantit une immunité totale à la fréquence image, talon d'Achille des récepteurs à simple changeur.
b) Ils sont munis d'un filtre 10.7 MHz à quartz. Un tel filtre, beaucoup plus sélectif que son équivalent céramique, assure une intermodulation minimum au niveau du second changement de fréquence, supprimant ainsi pas mal de réceptions "fantômes". La sélectivité du filtre 10.7 MHz contribue également à une bonne réjection de la fréquence image, point évoqué ci-dessus.
c) Ils possèdent un étage HF d'entrée. Ce qui permet une très bonne sensibilité, donc une portée sans reproche.
d) Cet étage HF est muni d'une Commande Automatique de Gain, dite CAG. Cette adjonction est récente et justifie à elle seule cette nouvelle description. La CAG permet d 'avoir un récepteur sensible quand le signal est faible et de réduire fortement cette sensibilité lorsque le signal est fort. Quand on se rappelle (n° 637) que les méfaits de l'intermodulation apparaissent lorsque des signaux forts pénètrent simultanément dans le premier mixer, on devine que la CAG améliore fortement le comportement global du récepteur lors de telles situations, très fréquentes sur le terrain, les modèles évoluant le plus souvent à proximité immédiate de plusieurs émetteurs en service.
Réduire la sensibilité du récepteur est aussi une excellente manière d'améliorer sa sélectivité apparente. En effet, lorsqu'un récepteur est saturé par un signal excessif, les filtres à quartz ou céramique sont "débordés" et le laissent passer, même s'il est sur un canal adjacent. Réduire l'amplitude des sig naux AVANT de les filtrer est donc une excellente initiative !
e) Nos deux récepteurs sont entièrement réalisés en Composants Montés en Surface ( CMS ). Il en résulte :
- Une fiabilité très supérieure. Un seul exemple : Il suffit d'examiner une résistance traditionnelle. C'est un bâtonnet résistif aux extrémités duquel sont serties deux coupelles métalliques sur lesquelles sont soudés électriquement deux fils que vous soudez par ailleurs dans votre montage. Comptez ! Cela fait 2x3 = 6 jonctions électriques critiques et sensibles aux vibrations. L'équivalent CMS est une plaquette résistive aux extrémités métallisées et soudées sur la plaquette imprimee. Donc 2 jonctions seulement. De plus ce composant est extrémement léger, plaqué sur l'époxy : Il ne peut pas vibrer.
- Les composants actifs plus petits ont des connexions internes bien plus courtes et de ce fait présentent à la fois moins d'inductances et de capacités parasites. Autrement dit, ils sont plus performants !
1. Le SCHEMA .
On trouve d'abord en Fig. 1 le diagramme simplifié du montage. On y distingue l'ampli HF T1, les deux mixers délivrant l'un le 10.7 MHz, l'autre le 455 kHz puis l'ampli saturé du 455 kHz. Enfin le démodulateur FM et le comparateur de sortie qui fournit un signal rectangulaire à la logique de décodage. Notons aussi la commande de CAG par les transistors T2/T3 de T1.

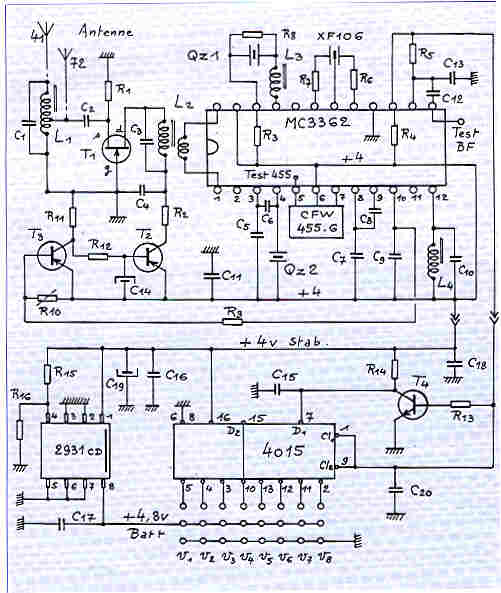

Le schéma de détail de la Fig.2 donne des précisions supplémentaires : Le signal HF capté par l'antenne est amplifié par T1, encadré des bobine s d'accord L1 et L2. Pour faire varier le gain de T1, il suffit de faire varier sa tension d'alimentation. Ici elle passe de 4V à 0V, le gain variant de +10 dB à - 10 dB, soit 20 dB au total. C'est loin d' être négligeable ! Tout le reste du montage est intégré dans un MC3362 de MOTOROLA. Remarquer le quartz QZ1 assurant l'oscillation locale du premier mixer. Sa fréquence est de Freq/reçue- 10700 en kHz, de manière à sortir du 10.7 MHz, filtré par un XF106 de KVG. Appliqué au second mixer avec son quartz de 10245 kHz, nous obtenons du 455 kHz, filtré par un CFW455 classique. Le 455 kHz est traité en interne par un ampli à 6 étages qui alimente un discriminateur FM accordé par L4. Cet ampli délivre en même temps un courant continu proportionnel à l'intensité du champ reçu. (RSSI). Ce courant est amplifié par T2 et T3 et permet le contrôle du gain de T1.
Mis en forme rectangulaire par un comparateur interne, le signal démodulé, présent au point "test BF " est envoyé vers un décodeur très classique : Un registre à décalage 8 bits réalisé avec un 4015 , solution à laquelle nous sommes fidèle depuis de nombreuses années. Notons enfin le régulateur qui fixe la tension d e l'électronique à + 4.2V. Il s'agit d'un circuit à faible tension de déchet et consommation parasite dérisoire
2. REALISATION

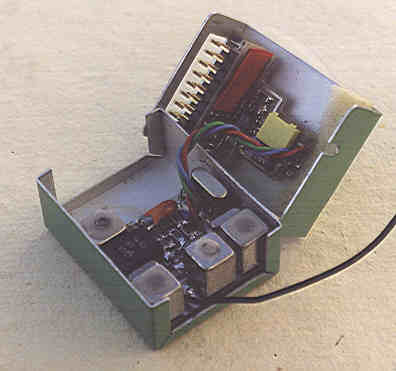

Le RX17-2 se veut subminiature. Pour y parvenir, nous utilisons des quartz en boîtier HC45, sans support. Selon la manière de le monter, le RX17 mesure soit 27x32x23 mm soit 32x38x16 mm. Voir photos. Dans les deux cas, le volume est de 19.5 cm3 et le poids de 22 g, en boîtier alu de 6/10, sans précaution particulière. Pour ces deux versions, il est possible de sortir les connecteurs, soit à l'équerre des circuits, soit dans le prolongement. Voir photos. Cette seconde disposition permet de disposer d'un récepteur de 16mm d'épaisseur hors tout, ce qui facilite son installation dans les cellules les plus étroites. Pour cette disposition, une plaquette additionnelle, prévue dans le tracé du circuit, est à souder sur la ligne des picots "signal". La jonction se faisant uniquement par les soudures, sans fil de connexion.
Le RX18 est une version mono-circuit imprimé du RX17. Il a donc la même surface 31x51 mm, mais avec une épaisseur moitié. Utilisant des quartz ordinaires, le 10245 kHz soudé et QZ1 sur support, il est un peu moins coûteux que le RX17. Il mesure hors-tout 32x52x18 mm et pèse 30 g. C'est donc un récepteur qui convient parfaitement à la plupart des ins- tallations. L'absence de liaison par fils entre récepteur et décodeur accroit la fiabilité. Comme pour le RX17, les connecteurs se montent soit à l'équerre, soit parallèlement a u circuit principal.
a) Boîtiers.
A réaliser en alu de 6/10 pour le RX17 et le couvercle du RX18 dont le fond est en 8/10. Travail à faire avec soin pour avoir un bon résultat. Un Scotchcal décoratif est disponible auprès de l'auteur.
Ci-dessous le RX18 terminé
a) Circuits imprimés.
A commander à l'auteur
c) Pose des composants.
Voir les figures pour le RX17- 2
et pour le RX18.
d) Mise en service et réglages.
Voir notice.
