STF96 Version logicielle V3D

10/98

La version V3D du logiciel STF96 présente deux améliorations :

• Action sur la sortie puissance HF.

On peut reprocher à la synthèse de fréquence de provoquer, au démarrage, un balayage de la bande. En effet, à l'instant de la mise sous tension, la tension de varicap est nulle et de ce fait le VCO génère une fréquence basse, puis le verrouillage s'effectue en amenant la tension de varicap aux environs de +4V, d'où il d'ensuit une "vobulation" de fréquence entre la fréquence basse et la nominale. Pratiquement le phénomène est si rapide que personne ne s'en rend compte. Cependant cela peut constituer un argument pour les détracteurs de la synthèse.

Nous avons donc décidé de palier ce défaut : A la mise sous tension du STF96, la section puissance de la platine HF n'est pas alimentée. Par contre le VCO et la boucle PLL le sont. Le verrouillage de fréquence se fait donc SANS rayonnement. Après la tempo initiale, précédemment de 10 s, ramenée maintenant à 5 s, la section puissance est alimentée : Le rayonnement démarre donc SUR la fréquence nominale.

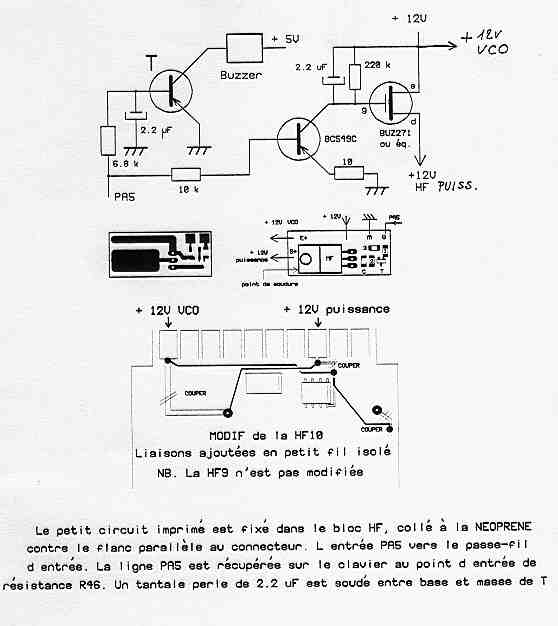

La coupure HF se fait par un MOSFET canal P, commandé par la ligne BUZZER qui se voit charger de générer des impulsions de 270 µs au rythme des séquences. Pour supprimer le léger crépitement audible dans le buzzer, un filtrage par 2.2 µF est ajouté sur la base du transistor qui le commande.  Voir document  ci-dessous.

Donc pas de HF avant 5 s ! Si vous appuyez sur "P" avant ce délai, vous allez au changement de cellule SANS HF et ce changement éventuel se fera sans rayonner. Il faudra revenir … l'écran de service pour activer la HF.

Si après le délai de 5 s vous appuyez sur "+" et "-" vous partez dans le menu AVEC HF. Tous les choix du MENU se feront AVEC HF, mais si vous choisissez "FREQ", à l'instant ou l'appui sur "P" vous permet de changer de fréquence, la HF sera coupée et restituée seulement EN SORTIE de MENU.

• Comportement au changement de sens de modulation.

Dans les versions précédentes, si vous mettez le STF96 en marche, il démarre avec la dernière cellule utilisée et donc son sens de modulation. Un changement de cellule avec sens de modulation différent ne changeait pas effectivement ce sens qui restait le précédent, sans prévenir, ce qui pouvait surprendre.
Avec la version V3D, le comportement est identique, mais le logiciel affiche un écran d'avertissement, dont on ne peut pas sortir, sauf à arrêter le STF96 et le relancer et c'est bien le but visé.

• Saturation des totalisateurs chrono.

Avec la version V3C, le temps total affichable correctement est de 9:59:59 au-delà duquel, le 9 est remplacé par les caractères ASCII suivants de la liste ( : ; < = ...). Désormais, après le 9, suivront les A, B, C .. de la numérotation hexadécimale étendue à I, avec maximum absolu de 65535 secondes, soit 18 h 34 mm 49 s, affichés "I:34:49".
A la seconde suivante le totalisateur revient à 0:00:00.
