3.2 Síť 1xEV-DO

1xEV-DO se od IS-2000 značně liší ve fyzické vrstvě. Výsledkem je, že je nutno použít další hardware, pokud chceme pokrýt existující systém IS-2000 systémem 1xEV-DO. 1xEV-DO ale využívá existující síťové elementy. Obrázek 3.3 představuje typickou bezdrátovou síť využívající 1xEV-DO. Tučně jsou vyobrazeny elementy, které patří výhradně 1xEV-DO.

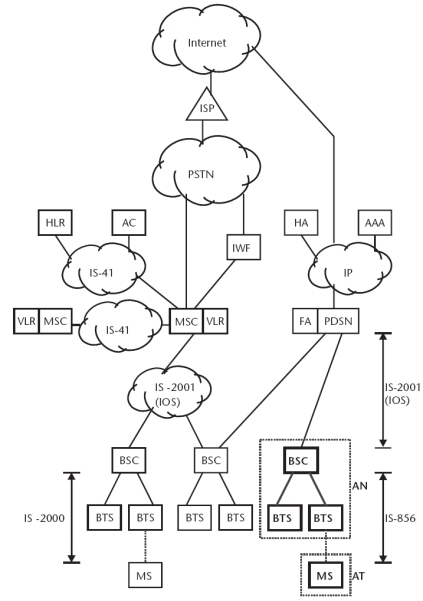

Obrázek 3.3 Typická bezdrátová síť využívající 1xEV-DO.

Přístupový terminál (AT – Access Terminal) je ekvivalentní s mobilní stanicí, a je definován jako zařízení, které poskytuje mobilnímu uživateli datovou konektivitu. Přístupová síť (AN – Access Network) je definována jako zařízení, které poskytuje datovou konektivitu mezi datovou sítí implementovanou pomocí přepínání paketů a přístupovým terminálem. Základová rádiová stanice (BTS – Base Transceiver Station) zajišťuje vlastní rádiové spojení s mobilním zařízením. Řídící jednotka základnové stanice (BSC – Base station controller) řídí skupinu základnových rádiových stanic. Z obrázku 3.3 je zřejmé, že přístupovou síť tvoří BTS a BSC.

Další elementy bezdrátové sítě:

Ústředna mobilních služeb (MSC – Mobile Switching center) – přepíná přenosy mezi mobilní stanicí a veřejnou komutovanou telefonní sítí (PSTN – Public Switched Telephone Network) nebo mezi mobilní stanicí a další MSC.

Domovský lokační registr (HLR – Home Location Register) – databáze obsahující informace o účastnících.

Návštěvnický lokační registr (VLR – Visitor Location Register) – databáze těch účastníků, které jsou právě „aktivní“ v dané MSC.

Autentikační centrum (AC – Authentication Center) – verifikuje identitu uživatele před získáním přístupu ke službám sítě. Verifikaci provádí pomocí zpracování autentikační odpovědi zaslané uživatelem.

Funkce interworking (IWF – Interworking function) – ve 2G sítích zabezpečuje datové přenosy pomocí přepínání okruhů.

Uzel pro směrování paketů (PDSN – Packet Data Servány Node) – ve 3G sítích zabezpečuje datové přenosy pomocí přepínání paketů.

Autentikace, autorizace a účtování (AAA – Authentication, Authorization and Accounting) – server, který pro PDSN zabezpečuje autentikační, autorizační a účtovací služby, který pak mobilnímu uživateli poskytne datovou konektivitu pomocí přepínání paketů.

PDSN poskytuje stejné služby a konektivitu bez ohledu na to, zda BSC podporuje IS-2000 nebo 1xEV-DO. Proto bezdrátová síť podporující 1xEV-DO používá stejné IOS, které definuje rozhraní mezi BSC a PDSN.

Povšimněte si, že obrázek 3.3 ukazuje, že IS-2000 BSC a 1xEV-DO BSC jsou rozdílné entity a že mezi nimi neexistuje žádná spojitost. Jsou odlišné, protože podporují dvě různé sady protokolů (IS-2000 vs. IS-856). Přestože mezi IS-2000 BSC a 1xEV-DO BSC není logická spojitost, mohou být fyzicky umístěny společně.
