3.3 Protokolová
architektura
1xEV-DO používá
sedmi-úrovňovou protokolovou architekturu. Tabulka 3.1 tuto
architekturu popisuje:
Tabulka
3.1
Protokolová architektura
1xEV-DO.
|
Aplikační
vrstva
|
Flow
control protocol; Location control protocol; Radio link protocol; Signaling link
protocol; Signaling network protocol
|
|
Proudová
vrstva
|
Stream
protocol
|
|
Relační
vrstva
|
Address
management protocol; Session configuration protocol; Session management
protocol
|
|
Spojovací
vrstva
|
Air
link management protocol; Connected state protocol; Idle state protocol;
Initialization state protocol; Overhead messages protocol; Route update
protocol; Packet consolidation protocol
|
|
Bezpečnostní
vrstva
|
Authentication
protocol; Encryption protocol; Key exchange protocol; Security
protocol
|
|
MAC
vrstva
|
Access
channel MAC protocol; Control channel MAC protocol; Forward traffic channel MAC
protocol; Reverse traffic channel MAC protocol
|
|
Fyzická
vrstva
|
Physical
layer protocol
|
Každá vrstva obsahuje alespoň jeden
protokol, který implementuje některé specifické
funkce. Zpráva vygenerovaná v aplikační
vrstvě na konci přenosu je postupně zpracovávána
vrstvou pod ní (nebo lépe protokoly v nižší
vrstvě). Každá vrstva může zprávu obalit
svojí vlastní hlavičkou nebo patičkou a poslat ji
nižší vrstvě. Na fyzické vrstvě je
zpráva přenesena přes fyzické médium.
Každá vrstva poskytuje služby
vyšší vrstvě. Na straně vysílače
poskytuje nižší vrstva službu
„vysílání“ vyšší vrstvě,
zatímco na straně přijímače poskytuje
nižší vrstva službu
„přijímání“ vyšší
vrstvě.
Při popisu protokolové architektury 1xEV-DO
použijeme příklad, který ilustruje funkce
různých vrstev. Tento příklad je vyobrazen na
obrázku 3.4. Tento příklad ukazuje, jak je zpráva
postupně předávána z jedné vrstvy do
druhé a jak každá vrstva vykonává svou funkci.
Všechny vyobrazené vrstvy jsou popsány v sekcích
3.3.1 až 3.3.5.

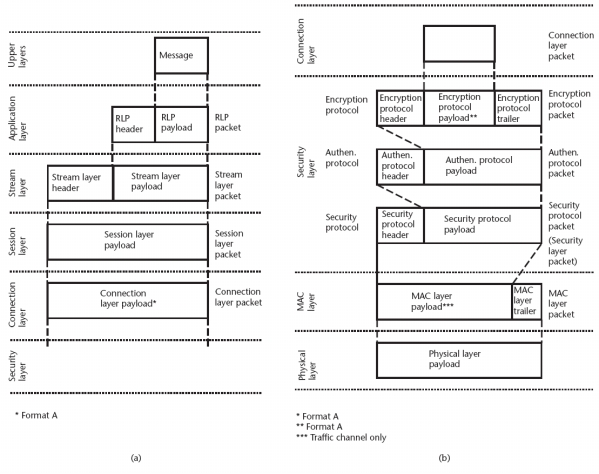

Obrázek
3.4
Příklad
předávání zprávy v protokolové
architektuře 1xEV-DO.Pro zjednodušení příkladu se
zaměříme na to, jak jsou uživatelská data
zpracovávána odlišnými vrstvami, přenos a
zpracování signalizačních dat ignorujeme.
Jinými slovy zkoumáme, jak je zpráva vygenerovaná ve
vyšší vrstvě přenesena forward linkou ve
fyzické vrstvě. Tento příklad se navíc
soustředí pouze na forward linku (tzn. jak je paket na
vysílači předáván nižším
vrstvám) s předpokladem, že na straně
přijímače se bude odehrávat opačný
proces.
Na začátku našeho příkladu se
na vysílači ve vyšší vrstvě vygeneruje
zpráva, která se předá aplikační
vrstvě.
