5.2.1 Reverse traffic channel MAC protokol

Reverse traffic channel MAC protokol vedle řízení samotných přenosů paketů na kanálu reverse traffic channel vyjednává rychlost přenosů a dohlíží nad vysílacím výkonu na reverse lince. Reverse traffic channel MAC protocol operuje ve dvou aktivních stavech.

V setup stavu se reverse traffic channel nepoužívá. V tomto stavu se AT připravuje na případné přenosy dat na reverse traffic kanálu. Provádí to tak, že se snaží vyhovět požadavku poslaném AN (přes reverse power control kanál). Když AT začne poprvé vysílat k AN, reverse traffic channel MAC protocol je vždy nejprve v setup stavu.

V otevřeném stavu je reverse traffic channel používán. AT může nastavit různé přenosové rychlosti na reverse lince. Při nastavování rychlosti nemůže AT překročit maximální rychlost. Zde jsou informace, které AT používá pro nastavení parametru MaxRate (maximální přenosová rychlost, kterou může AT použít na reverse traffic kanálu):

Reverse activity bit. Připomeňme si z kapitoly 4, že AN posílá AT reverse activity bit pomocí reverse activity kanálu; kanál reverse activity channel se používá pro informování AT o aktuální hustotě provozu na reverse lince. AT se bude snažit snížit MaxRate, pokud je provoz velmi hustý, nebo ji naopak zvýšit, pokud je provoz nízký.

Current transmission rate. AT při určování maximální přenosové rychlosti bere v úvahu aktuální rychlost přenosu.

Probability parameter. AN také uplatňuje nějaké řízení nad distribucí přenosových rychlostí AT ve svém dosahu specifikováním pravděpodobnosti, kterou AT používá ke zvýšení nebo snížení rychlosti. Tyto pravděpodobnosti jsou také známé jako RateParameter a jsou zaslány AT jakou součást konfiguračních parametrů.

AT používá tyto tři informace k určení maximální přenosové rychlosti, která může být použita na reverse traffic kanálu. AN navíc může přímo určit maximální přenosovou rychlost pomocí parametru RateLimit. Parametr RateLimit specifikuje maximální přenosovou rychlost, kterou může AT použít na reverse traffic kanálu. Zatímco MaxRate je nepřímo určen AT pomocí několika vstupů, RateLimit je přímo nařízen AN. AN posílá parametr RateLimit k AT pomocí zprávy BroadcastReverseRateLimit nebo UnicastReverseRateLimit[8]. V otevřeném stavu se může přenosová rychlost pohybovat mezi 9,6 až 153,6 Kbps.

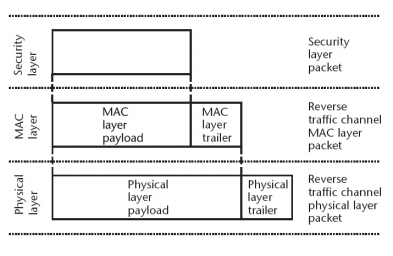

Obrázek 5.1 ukazuje zapouzdření paketu v MAC vrstvě a ve fyzické vrstvě na reverse lince. Po obdržení paketu bezpečnostní vrstvy na straně AT (obsahující uživatelská data) reverse traffic channel MAC protocol k němu přidá patičku MAC vrstvy a vytvoří reverse traffic channel MAC layer paket. Protokol pak předá paket MAC vrstvy do nižší fyzické vrstvy.

Obrázek 5.1 Zapouzdření paketu v MAC vrstvě a ve fyzické vrstvě na reverse lince.

[8] Zpráva BroadcastReverseRateLimit je posílána skupině AT, zatímco zpráva UnicastReverseRateLimit je posílána jediné AT.
