USB kabeláž
USB rozhraní používá dva typy konektorů. Plochý konektor „typ A“ je dnes obsažen na prakticky každém novém PC v minimálne 2 konektorech (některé základní desky mají integrován rovnou USB hub, který obsahuje až 8 portů přímo v PC).
Druhý konektor „typ B“ je určen pro periferní zařízení, címž je zároveň definován standard propojovacího kabelu.
Konektory typu A
Používá se na straně hostitelského systému
Zásuvka typu A -
výstup z USB hostitele nebo hubu
Zástrčka typu A - do
USB hostitele nebo hubu
Konektory typu B
Najdeme je převážně na straně zařízení
Zásuvka typu B - Vstup do USB
zařízení nebo hubu
Zástrčka typu B - do USB
zařízení
Kabely a komunikace:

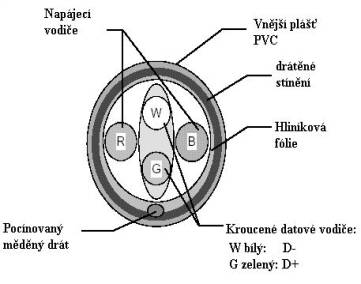

Rozhraní USB využívá čtyřvodičového připojení, přičemž dva vodiče slouží pro napájení spotřebiče a dva tvoří datový pár.
|
|||
Pin |
Jméno |
Barva |
Popis |
1 |
VBus |
Red |
+5 VDC |
2 |
D- |
White |
Data - |
3 |
D+ |
Green |
Data + |
4 |
GND |
Black |
Ground |
- Jsou definovány dvě verze fyzické vrstvy USB 1.1.
- Pro USB verze 2.0 byla doplněna nejrychlejší vrstva
- High Speed - 480Mbits/s
- Full Speed - 12Mbits/s
- Low Speed - 1.5Mbits/s
Všechny verze propojení mohou být použity a provozovány současně pro připojení různých typů periferií k jednomu počítači. Uvedené verze se od sebe liší jak provedením kabelu, tak elektrickými parametry rozhraní připojeného zařízení.
Pro využití maximlní prenosové rychlosti USB 1.1 (12 Mbps) může být kabel dlouhý max. 5 metrů, přičemž musí být stíněný a kroucený, pro nízkorychlostní přenosy (do 1,5 Mbps) může být použit nestíněný a nekroucený kabel s max. délkou 3 metry.
